在CAD软件技术学习交流区，陈老师提出了一个关于AIP2008工程图关联与设计变更的实际问题，这引发了我们对CAD应用中常见技术挑战的深入探讨。
问题背景：工程图投影关系异常与客户需求变更
陈老师遇到的问题具有典型性：在AutoCAD Inventor Professional 2008（AIP2008）中创建工程图时，主视图与其他视图之间的投影关系出现偏差。客户在产品设计中途要求变更——从最初要求的10.5度斜度改为无斜度设计，这涉及到技术转让中的设计调整。

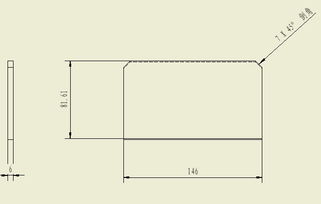

问题一：工程图投影关系不对的常见原因与解决方案
- 视图对齐设置问题：在AIP2008中，创建投影视图时需确保“对齐”选项正确启用。检查视图属性中的“对齐”设置，确保主视图与投影视图保持正确的投影关系。
- 模型坐标系不一致：如果主视图基于的模型坐标系与投影视图不一致，可能导致投影错位。建议在创建工程图前，统一模型的基础坐标系。
- 视图比例与方向：确认所有视图的比例和方向设置一致。有时，误操作可能导致某个视图的旋转角度偏差，从而影响投影对齐。
- 软件更新与补丁：AIP2008作为较旧的版本，可能存在已知的投影视图bug。检查是否安装了最新的Service Pack或更新补丁。
问题二：客户需求变更（从10.5度斜度到无斜度）的技术处理
客户在设计中途要求取消斜度，这不仅是模型修改问题，还涉及到工程图的自动更新与技术文件的一致性维护。
- 参数化设计的重要性：如果原始模型采用参数化设计（如使用iPart或参数表），只需修改斜度参数（如将10.5度改为0度），模型和所有关联工程图将自动更新。
- 模型修改步骤：
- 打开原始模型文件，定位斜度特征（如拔模斜度或角度拉伸）。
- 编辑特征参数，将斜度值调整为0。
- 保存模型，工程图将提示更新。确认更新后，所有视图应自动反映无斜度设计。
- 技术转让中的文档维护：设计变更后，需同步更新技术文档（如工程图、BOM表）。在AIP2008中，使用“全部重建”功能确保所有视图和标注与模型同步。
综合建议：提升CAD应用效率与应对变更
- 标准化工作流程：建立从模型到工程图的标准化创建流程，减少人为错误。
- 定期备份与版本管理：在客户需求频繁变更的项目中，使用版本管理工具（如Vault）跟踪设计变更历史。
- 技术交流与培训：参与CAD技术社区（如Autodesk论坛）分享经验，或组织内部培训提升团队应对设计变更的能力。
###
CAD软件的应用不仅是技术操作，更是项目管理与沟通的艺术。陈老师遇到的问题提醒我们，在技术转让和客户协作中，灵活运用CAD工具的关联功能，结合清晰的流程管理，才能高效应对设计变更挑战，确保项目顺利交付。
（注：以上建议基于AIP2008的通用功能，具体操作可能因软件配置或项目细节而异。如有进一步问题，欢迎在技术交流区继续讨论。）
